電動通風蝶閥產品概要

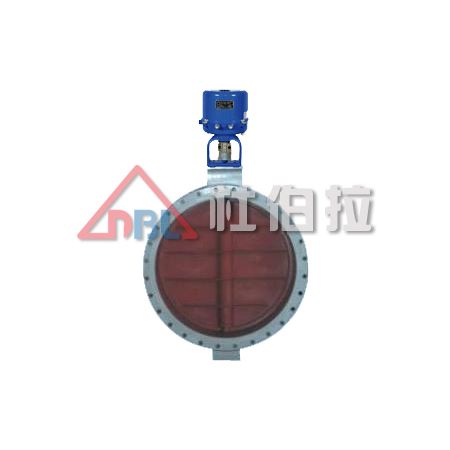

ZDHW、ZDRW型電動調節通風蝶閥，由角型程電子式電動執行器和蝶形閥調節機構組成。采用HL型、3810R型、PSQ型全電子式電動執行器為通風蝶形閥的驅動裝置，機電一體化的結構設計，具有機內伺服操作和開度信號位置反饋、位置指示、手動操作等功能，功能強、性能可靠、控制精確，以AC220V或AC380V電源電壓作動力，接受控制系統輸入的（4-20mA或1-5VDC）電流信號或電壓信號，即可控制運轉，實現對工藝流體介質的比例調節控制或開關控制。
電動通風蝶閥產品特點
通風蝶閥采用與閥體相同材料加工成密封圈，其適用溫度和耐腐蝕性隨閥體選材而定，公稱壓力≤0.6MPa，其泄漏量控制在最大流通量的2%以?xún)?nèi)，應用于工業、冶金、環保等管道作通風調節介質流量之用。具有結構簡單、重量輕，操作力矩小、啟閉迅速、動作靈活、流通能力大、調節精度高等特點。適用于煙氣、粉塵、空氣或含有懸浮顆粒的流體及濃濁、漿狀流體的調節與控制。
電動通風蝶閥主要技術參數和性能指標
公稱通徑DN（mm） | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 700 | 800 | |
流量系系數KV | 220 | 340 | 530 | 770 | 1360 | 2130 | 3060 | 4160 | 5450 | 6900 | 8500 | 12200 | 16600 | 21700 | |
公稱壓力PN（MPa） | 0.1、0.25、0.6 | ||||||||||||||
閥芯轉角 | 0~70o | ||||||||||||||
作用形式 | 電開式或電閉式 | ||||||||||||||
流量特性 | 近似等百分比 | ||||||||||||||
允許壓差MPa | 0.6 | ||||||||||||||
性能指標 | 基本誤差：±2.5%；回 差≤±2.0%；死 區≤3.0% | ||||||||||||||
電源電壓 | AC220V、AC380V、DC24V | ||||||||||||||
調節型 | 信號范圍 | 0～10mA、4～20mA 、1-5VDC | |||||||||||||
開關型 | 電信號 | AC220V、AC380V、DC24V；反饋信號：有源觸點信號或無源觸信號 | |||||||||||||
電動通風蝶閥主要零件材料及適用溫度、介質板構
材料代號 | 碳鋼C（WCB） | 不銹鋼P（304） | 不銹鋼R（316） |
閥體 | WCB | 1Cr18Ni9 | 1Cr18Ni12Mo2 |
閥板 | WCB或1Cr18Ni9 | 1Cr18Ni9 | 1Cr18Ni12Mo2 |
閥桿 | 2Cr13 | 1Cr18Ni9 | 1Cr18Ni12Mo2 |
閥座密封 | 與閥體相同 | ||
填料 | 聚四氟乙烯 、柔性石墨 | ||
適用溫度 | ≤300℃ | ≤550℃ | |
電動通風蝶閥外形尺寸（單位：mm）
規格 | 50 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 700 | 800 |
L | 108 | 114 | 127 | 140 | 140 | 152 | 165 | 178 | 190 | 216 | 222 | 229 | 267 | 292 | 318 |
H1 | 70 | 95 | 105 | 120 | 132 | 160 | 187 | 220 | 245 | 270 | 297 | 322 | 377 | 430 | 487 |
D | 140 | 190 | 210 | 240 | 265 | 320 | 375 | 440 | 490 | 540 | 595 | 645 | 755 | 860 | 975 |
D1 | 110 | 150 | 170 | 200 | 225 | 280 | 335 | 395 | 445 | 495 | 550 | 600 | 705 | 810 | 920 |
z-d | 4-14 | 4-18 | 4-18 | 8-18 | 8-18 | 8-18 | 12-18 | 12-22 | 12-22 | 16-22 | 16-22 | 20-22 | 20-26 | 24-26 | 24-30 |
H | 355 | 355 | 385 | 385 | 397 | 482 | 511 | 536 | 611 | 656 | 679 | 704 | 585 | 635 | 695 |
