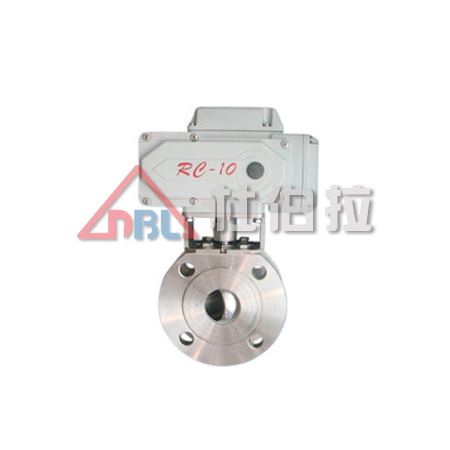

電動球閥產品概述

電動球閥是一種（球體）繞垂直于通道軸旋轉90o的閥門，其由回轉型角行程電子式電動執行器和O型閥結構組成，屬旋轉類型高性能調節或開關閥類，接受工業自動化控制（DCS、PLC系統）儀表來源的電流信號或電壓信號的輸入輸出，可實現對工藝管路中流體介質的比例調節或二位開關控制，從而達到對流體介質的流量、壓力、溫度、液位等參數的自動化控制。

電動球閥產品特點

1．電動球閥流體阻力小，是所有閥類中流體阻力最小的一種，以AC220V、AC380V或DC24V電源電壓作動力，接受（4-20mA、0-10mA或1-5VDC）電流信號或電壓信號，即可控制運轉，以角行程輸出的扭矩轉動球體0~90o，就能完成啟閉動作或調節動作。

2．球芯通道平整光滑，不易沉積介質，可以進行管線式通球。結構簡單、重量輕、密封性能好。特別適用于要求零泄漏率的場合。

3．采用HL型、3810R型、PSQ型角行程全電子式電動執行機構為O型球閥的驅動裝置，機電一體化的結構設計，具有機內伺服操作和開度信號位置反饋、位置指示、手動操作等功能，功能強、性能可靠、連線簡單，以AC220V或AC380V電源電壓作動力，直接接受統一標準信號（4-20mA DC、0-10mA DC或1-5V DC、0-10V DC），

將此轉變成與輸入信號相對應的位移，以角度位移（0~90o）運動，改變球芯的旋轉開度，因此一定的輸入信號對應一定的位置開度，實現比例調節動作。（二位開關式接受AC220V或AC380V電源電壓作動力，通過電機正反轉實現開關動作，并同時輸出開關閥位指示信號）。是一種高精度、高性能、高可靠性類產品。

電動球閥產品結構

產品名稱	電動球閥、電動O型開關閥、電動調節球閥
作用形式	二位開關型、比例調節型
連接形式	法蘭式、對夾式、管螺紋式、對焊式
結構形式	O型浮動球式		O型固定球式
閥座形式	軟質密封	硬質合金密封	軟質密封	硬質合金密封

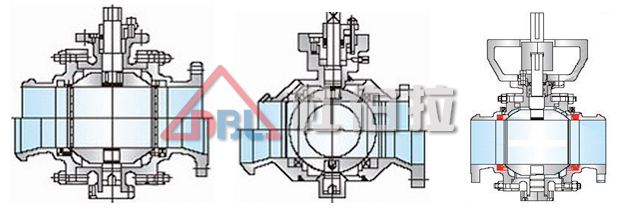

（a）．O型浮動球式結構；軟質閥座：雙斜面彈性（聚四氟乙烯或?qū)ιW聚苯）閥座密封圈。

硬質閥座：采用圓柱形彈簧加載的金屬（硬質合金鋼）硬密封圈閥座。

有效的降低了球與密封圈之間的磨擦系數，減少了操作力矩。當介質壓力較小時，密封圈與球體接觸面較小，故有較大的密封比壓，確?？煽棵芊?，當介質壓力較大時，密封圈與球體接觸面積也相應增大，故閥座密封圈能承受較大的介質推力而不會損壞，確?？煽棵芊狻?br style="padding: 0px; margin: 0px; border: none;"/>

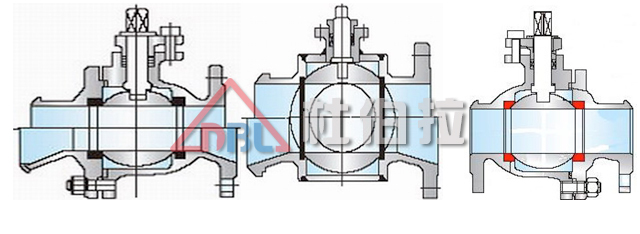

（b）。O型固定球式結構；軟質閥座：雙斜面彈簧加載（聚四氟乙烯或?qū)ιW聚苯）彈性閥座密封圈。

硬質閥座：采用圓柱形彈簧或波形彈簧預載的補嘗性可動金屬（硬質合金鋼）硬密封閥座。

具有密封預緊力設計合理，密封性能可靠，根據壓力大小，介質性質及密封要求的不同可選擇進口密封結構、出口密封結構或進出口雙密封結構。球體由安裝在閥體上的上下兩個軸承支持，球體的位置固定，密封作用是靠彈簧和介質壓力推動閥座實現，因而閥座不會承受過大壓力，閥座密封不易變形，操作力矩輕，使用壽命長。


電動球閥執行機構主要性能技術參數

型號	輸出力矩N.m	動作時間S/90o	功率（W）	型號	輸出力矩N.m	動作時間S/90	功率（W）	型號	輸出力矩N.m	動作時間S/90	功率（W）
HL-5	50	10/30	10W/F	381RSA-02	20	8.5	50	PSQ51	50	23	24.2
HL-10	100	15/30	23W/F	381RSA-05	50	17	50	PSQ66	65	32	24.2
HL-20	200	10/15/30	40W/F	381RSB-10	100	18	150	PSQ76	75	60	25.3
HL-40	400	10/15/30	80W/F	381RSB-20	200	36	150	PSQ102	100	32	62.1
HL-50	500	10/15/30	90W/F	381RSC-30	300	24	220	PSQ202	200	28	93.0
HL-100	1000	50	100W/F	381RSC-50	500	42		PSQ502	500	43	120
HL-200	2000	100	100W/F	381RSC-60	600	48		PSQ702	700	43	120
				381RSD-100	1000	30	300	PSQ1202	1200	31/37	500
				381RSD-150	1500	38		PSQ2002	2000	93/112	500
				381RSD-200	2000	46
(信號線用屏蔽線) 防護等級：IP65 帶曲柄手動操作電源：AC220V/AC380V/DC24V				(信號線用屏蔽線) 防護等級：IP55 隔爆標志：ExdⅡBT4 帶曲柄手動操作，隔爆（381RX）型性能同上電源電壓：AC220V				(信號線用屏蔽線)防護等級：IP65 帶手輪操作電源電壓：AC220V

電動球閥主要零件材料及適用溫度、介質

材料代號		C（WCB）	P（304）	R（316）
主要零件	閥體	WCB	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
	球體	2Cr13、（304）	1Cr18Ni9Ti	1Cr18Ni12MoTi
	閥桿	2Cr13	1Cr18Ni9Ti	1Cr18Ni12MoTi
	閥座密封	增強聚四氟乙烯、對位聚苯、硬質合金鋼密封
	填料	聚四氟乙烯、柔性石墨
適用工況	適用介質	蒸汽、水、油品	硝酸堿類腐蝕性介質	醋酸類腐蝕性介質
適用工況	適用溫度	聚四氟乙烯≤180℃，對位聚苯≤300℃，金屬密封≤425℃

注：金屬硬密封；適用于高溫、耐磨及各種粉塵與固體顆粒介質的工況，具有良好的剪切、自潔功能。

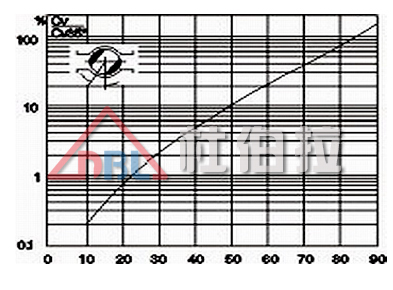

電動球閥流量特性圖

電動球閥流量特性表

規格DN 開度	不同開度下KV值
規格DN 開度	10 o	20 o	30 o	40 o	50 o	60 o	70 o	8 0 o	90 o
50	2	4	9	17	32	60	97	151	215
80	6	11	22	44	83	155	250	389	550
100	9	18	35	71	133	248	398	620	890
150	20	40	8/0	160	300	560	900	1400	2000
200	36	72	143	286	737	1002	1611	2506	3580
250	57	113	226	453	848	1582	2543	3955	5650
300	81	163	325	651	1220	2278	3661	5695	8100

電動球閥技術性能參數

公稱通徑（DN）		10	15	20	25	32	40	50	65	80	100	125	150	200	250	300
流量系數（KV）			20	38	72	110	170	215	380	550	890	1400	2000	3580	5650	8100
公稱壓力PN（MPa）		1.6 2.5 4.0 6.4
工作轉角		0-90o
流量特性		二位開關型：全開或全閉式，調節型：近似等百分比
泄漏量（Q）		軟密封：O泄漏符合ANSI B16.104 5級硬密封：≤10^-4×閥的額定容量
允許壓差		≤公稱壓力
電動執 行機構	型號	HL系列、3810R系列、PSQ系列、HQ或QB型
	電源電壓	AC220V、AC38V、DC24V
	作用形式	開關型/調節型（隔爆型）
調節型	輸入信號	0～10mA、4～10mA 、1-5VDC
	輸出信號	0～10mA、4～10mA 、1-5VDC
	基本誤差	≤±2.5%
	回差	≤±2.5%
	死區	≤2%
	可調節比	250:1
開關型	電源電壓	AC220V/AC380V/DC24V
	反饋信號	閥位開關信號：有源觸點信號、無源觸點信號

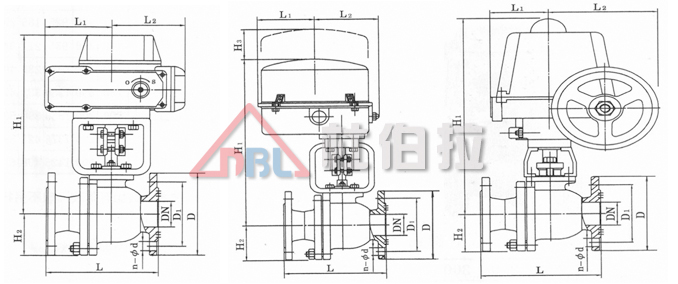

電動球閥外形尺寸

O型浮動球式結構，法蘭式連接外形尺寸表

公稱通徑 DN(mm)	尺寸
	1.6MPa				2.5MPa				4.0MPa				6.4MPa
	L	D	D1	Z-фD	L	D	D1	Z-фD	L	D	D1	Z-фD	L	D	D1	Z-фD
15	130	95	65	4-14	130	95	65	4-14	130	130	65	4-14	140	105	75	4-14
20	140	105	75	4-14	140	105	75	4-14	140	150	75	4-14	152	125	90	4-18
25	150	115	85	4-14	150	115	85	4-14	150	160	85	4-14	180	135	100	4-18
32	165	135	100	4-18	165	135	100	4-18	180	180	100	4-18	200	150	110	4-23
40	180	145	110	4-18	180	145	110	4-18	200	200	110	4-18	220	165	125	4-23
50	200	160	125	4-18	200	160	125	4-18	220	230	125	4-18	250	175	135	4-23
65	220	180	145	4-18	220	180	145	8-18	250	290	145	8-18	280	200	160	8-23
80	250	195	160	8-18	250	195	160	8-18	280	310	160	8-18	320	210	170	8-23
100	280	215	180	8-18	280	230	190	8-23	320	350	190	8-23	360	250	200	8-25
125	320	245	210	8-18	320	270	220	8-25	360	270	220	8-25	381	295	240	8-30
150	360	280	240	8-23	360	300	250	8-25	400	300	250	8-25	403	340	280	8-34
200	400	335	295	12-23	400	360	310	12-25	502	375	320	12-30

對夾式連接外形尺寸表

公稱通徑 DN(mm)	尺寸
公稱通徑 DN(mm)	L	D	D1	D2	d	b	f	Z-Md
15	35	95	65	45	15	14	2	4-M12
20	38	105	75	55	19	14		4-M12
25	42	115	85	65	23.5	14		4-M12
32	50	135	100	78	30	16		4-M16
40	60	145	110	85	36	16	3	4-M16
50	70	160	125	100	45	16		4-M16
65	95	180	145	120	58	18		4/8-M16
80	118	195	160	135	67/76	20		8-M16
100	145	215	180	155	76/92	20		8-M16
125	175	245	210	185	100	22		8-M16
150	210	280	240	210	125	24		8-M16

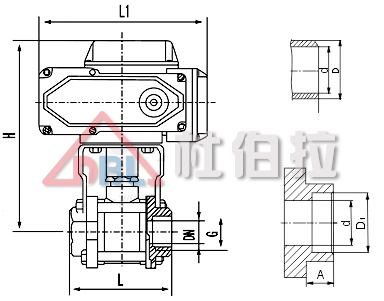

內螺紋、對焊式、承插焊式連接尺寸表

公稱通徑 DN(mm)	尺寸
	三段式			對焊式			承插爆式
	G	L	d	L	d	D	L	d	D1	A
6	1/4	65	11.6	65	11.6	18	65	11.6	14.1～14.3	9.5
10	3/8	65	12.7	65	12.7	18	65	12.7	17.55～17.8	9.5
15	1/2	67	15	67	15.8	24	67	15	21.7～21.95	9.5
20	3/4	82	20	82	20	28	82	20	27.05～27.3	11.1
25	1	91	25	91	25	34	91	25	33.8～34.05	12.7
32	11/4	108	32	108	32	41	108	32	42.55～42.8	14.3
40	11/2	129	38	129	38	49	129	38	48.65～48.9	15.89
50	2	148	50	148	50	62	148	50	61.1～61.35	17.4
65	2	186	64	193	64	78
80	3	206	78	222	78	94
100	4	240	98	273	98	124


O型固定球式結構，法蘭式連接外形尺寸表

公稱通徑 DN(mm)	尺寸
	1.6MPa					2.5MPa					4.0MPa
	L	D	D1	B	Z-фD	L	D	D1	B	Z-фD	L	D	D1	B	Z-фD
50	203	160	125	16	4-18	216	160	125	20	4-18	216	160	125	20	4-18
65	222	180	146	18	4-18	241	180	145	22	8-18	241	180	145	22	8-18
80	241	195	160	20	8-18	283	195	160	22	8-18	283	195	160	22	8-18
100	305	215	180	20	8-18	305	230	190	24	8-23	305	230	190	24	8-23
125	356	245	210	22	8-18	381	270	220	28	8-25	381	270	220	28	8-25
150	394	280	240	24	8-23	403	300	250	30	8-25	403	300	250	30	8-25
200	457	335	295	26	12-23	502	360	310	34	12-25	502	375	320	33	12-30
250	533	405	355	30	12-25	586	425	370	36	12-30
300	610	460	410	30	12-25	648	485	430	40	16-30
350	686	520	470	34	16-25	762	550	490	44	16-34
400	762	580	525	36	16-30	838	610	550	48	16-34
450	864	640	585	40	20-30	914	660	600	50	20-34
500	914	705	650	44	20-34	991	730	660	52	20-41
